門控光子計數器
時間/點 250 ns至100000 s
高達64 k點/曲線
800 MHz飽和計數率
門控門寬可降至1 ns
2個探測器通道/模塊
適用于Windows Vista / 7/10的免費樂器軟件
并行操作多達4個模塊

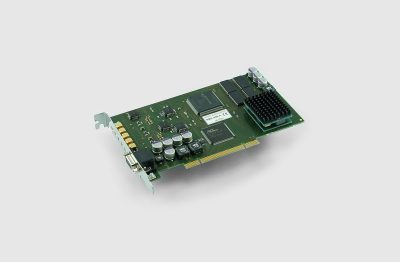

PMS-400A模塊是門控光子計數器和中等時間分辨率的多通道計數器（Multiscaler）。該板適用于無機樣品的發光壽命衰減，磷光，延遲熒光，化學發光和激光雷達。該計數器提供PCI接口，可以輕松安裝在PC中。
一般信息
PMS-400A是具有兩個快速門控光子計數和多通道計數（Multiscaler）的模塊。所有器件均包含用于計數和門控輸入的超快速鑒別器，兩個快速的32位累加計數器（可在兩次掃描之間幾乎沒有死時間（<100 ns）實現累加，用于存儲計數器結果的存儲器，定時和控制邏輯） 。
PMS對幅度大于可選鑒別器閾值的所有脈沖進行計數，并將結果存儲到存儲器的后續位置。可以對輸入進行門控，以計數外部施加的選通脈沖內部或外部的脈沖。板載定時和控制邏輯控制計數間隔和計數結果的存儲。同一臺控制軟件最多可在一臺計算機上操作四個PMS模塊，即八個計數器通道。不同的操作模式允許進行穩態測量（發光光譜），波形記錄（發光衰減曲線）和事件記錄（例如用于單分子檢測）。PMS板可用于超過800 MHz的計數速率，并可通過低至1 ns FWHM的脈沖進行門控。因此，這些模塊不僅適用于光子計數。
軟件和定制編程
所有模塊功能均由“?PMS標準軟件?”控制。該軟件包在Windows下運行，并允許并行操作多達四個模塊，即8個計數通道。結果顯示為條形圖或曲線，這些曲線表示光子強度隨時間或任何其他外部變量參數的變化。結合DCC-100探測器控制器，可以直接從PMS標準軟件執行多種實驗控制功能。此外，該軟件允許設置設備參數，加載和保存測量數據和系統參數，評估測量數據以及不同曲線之間的算術運算。方便特殊用戶軟件的編程提供用于Windows和National Instruments的Windows CVI系統的DLL函數庫。
PMS-400A參數
|
計數頻道
|
2
|
|
計數率（輸入幅度50 mV，峰峰值）
|
800MHz
|
|
最小 計數脈沖寬度
|
800 ps
|
|
最小 門控信號寬度（輸入幅度200 mV，峰峰值）
|
1納秒
|
|
最小 觸發脈沖寬度
|
1納秒
|
|
鑒別器閾值（計數輸入）
|
-1 V至+1 V以4 mV為步長
|
|
鑒別器閾值（門控輸入）
|
-2 V至+2 V，步長為16 mV
|
|
鑒別器閾值（觸發輸入）
|
-2 V至+2 V，步長為16 mV
|
|
輸入端接口
|
MCX，50歐姆
|
|
計數寬度
|
32位
|
|
累計計數
|
32位
|
|
兩次掃描之間的死時間
|
<100 ns
|
|
時間通道數目
|
每個計數器通道64 k
|
|
時間/Bin
|
250 ns至100000 s
|
|
PC系統
|
Windows XP至10，> 8 GB RAM，
建議使用64位操作系統
|
|
PC接口
|
PCI接口
|
|
尺寸
|
180毫米x 108毫米x 15毫米
|
