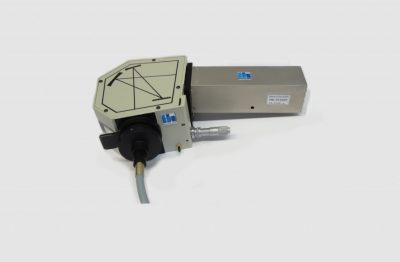

PML-Spec，PML-Spec-GaAsP，MW-FLIM，MW-FLIM GaAsP
- 16個并行信號通道
- PML-Spec-以16個波長間隔同時記錄壽命曲線
- MW-FLIM-以16個波長間隔同時記錄16個FLIM圖像
- 檢測器通道的1 x 16排列
- 時間分辨率200 ps FWHM
- 計數速率高達4 MHz
- 通過DCC-100模塊進行電源控制
- 直接連接到所有bh TCSPC系統
- Bialkali，Multialkali，GaAsP版本
|
MW-FLIM和PML-Spec
|
|||
|
光學系統
|
|||
|
光譜儀
|
LOT MS125
|
||
|
光柵型號
|
77417
|
77414（標準）
|
77411
|
|
主波長范圍
（可通過固定螺絲調節）
|
340-820
|
||
|
光柵類型/線/ mm
|
400
|
600
|
1200
|
|
記錄的波長間隔的帶寬，通道1至16
|
300
|
200
|
100
|
|
波長通道寬度/ nm
|
18.75
|
12.50
|
6.25
|
|
探測器
|
PML-16-C
|
||
|
陰極類型
|
-0
|
-1
|
-GASP
|
|
波長范圍/ nm 1）
|
300-600
|
300-850
|
360-720
|
|
探測器量子效率1）
|
420 nm時為22％
|
420 nm時為20％
|
45％@ 540納米
|
|
光譜靈敏度：單擊此處
|
|||
|
渡越時間（TCSPC IRF / FWHM）
|
180至220 ps（典型值）
|
||
|
計數率
|
高達4 MHz
|
||
|
通道數
|
16
|
||
|
排列方式
|
線性（1 x 16），可選。方形（4 x 4）
|
||
|
感光區域（每個通道）
|
線性（0.8 x 16）毫米，方形（4 x 4）毫米
|
||
|
通道間距
|
1毫米
|
||
|
信號輸出
|
|||
|
輸出極性
|
負
|
||
|
輸出接口
|
SMA
|
||
|
輸出阻抗
|
50Ω
|
||
|
路由信號
|
4位+錯誤信號，TTL / CMOS
|
||
|
路由信號連接器
|
15針Sub-D / HD
|
||
|
電源
|
|||
|
（來自DCC-100卡）
|
±5 V，+12 V
|
||
|
一般信息
|
|||
|
尺寸（寬x高x長）
|
（52 x 52 x 145）毫米
|
||
